Технические параметры линии розлива пива и напитков в КЕГ бочки
- Наименование оборудования: Мойка и розлив в КЕГ бочки
- Производительность линии: До 20 шт./час для КЕГ 50 литров
- Напиток: Пиво с температурой 1-5°C, содержание углекислоты до 5,0 г CO2/л
- Емкость - бочка: КЕГ 10, 20, 30 и 50 литров
- Тип фитинга: Тип фитинга A
- Температура цеха розлива: +10°C - +40°C
- Электроснабжение: 3x230V; 50 Hz, по стандартам ЕС

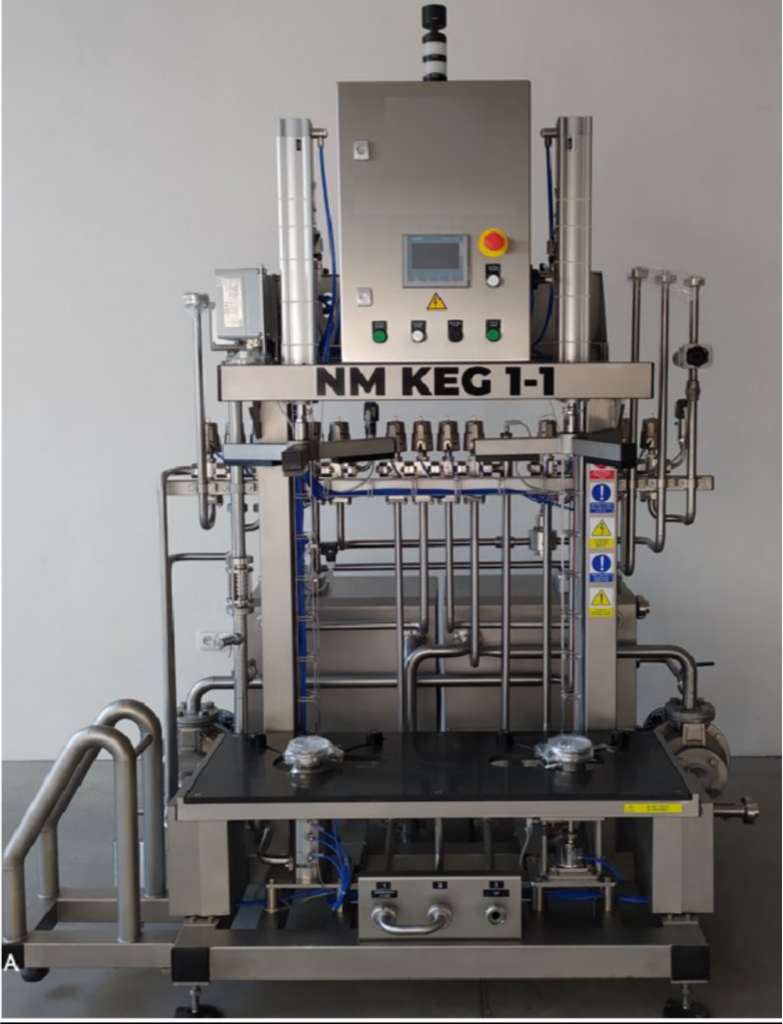

Внутренняя мойка КЕГ бочек и наполнитель тип NM KEG 1-1
Производительность:
- До 20 бочек в час (50 л, 30 л, 20 л, 10 л) с одним типом фитинга А, зависит от оператора.
Описание:
- Материалы: Исполнение полностью из нержавеющей стали, включая электрошкаф.
- Оборудование: Одна моющая головка и одна разливная головка.
- Процесс: Мойка и розлив происходят в автоматическом режиме.
- Манипуляции с бочками: Все операции с бочками, включая загрузку пустых и выгрузку полных бочек, выполняются вручную.
- Система управления: Управление осуществляется с помощью системы Siemens.
- Напряжение: Рабочее напряжение составляет 24 V / 50 Hz.
- Клапаны: Носители на входе регулируются пневмоклапанами и клапанами из нержавеющей стали.
- Пневмоэлементы: Используются компоненты FESTO.
Необходимые носители:
- Рабочий воздух: 5 - 6 бар
- Стерильный воздух: 2,5 - 4 бар
- Пар: 2,5 - 3 бар (при наличии у клиента)
- Напиток: 2,5 – 3 бар
- CO₂: 2,5 - 5 бар (если разливается газированный напиток)
- Горячая вода: 3,5 - 4 бар
- Инсталлированная мощность: 12 – 14 кВт
Оборудование может работать со всеми обычно используемыми размерами бочек с одинаковым типом фитинга A. Для работы с другим типом фитинга необходимо заказывать форматные части.
Описание работы отдельных станций:
-
Станция № 1: Активная мойка
- Выдавливание содержимого бочки в канализацию
- Пульсная промывка водой и отведение в канализацию
- Пульсная мойка моющим раствором
- Пульсная промывка горячей водой
- Продувка и давление бочки стерильным паром
-
Станция № 2: Наполнение бочки пивом
- Стерилизация головки розлива паром
- Выдавливание конденсата из бочки в канализацию
- Введение давления CO₂ в бочку
- Розлив продукта с использованием расходомера
Габариты оборудования: указаны на чертеже в приложении.
| Тип оборудования: NM KEG 1-1 | |
|---|---|
| Компонент/Характеристика | Наличие |
| Основной модуль для мойки бочек | Да |
| Основной модуль для розлива бочек, 1 тип фитинга А | Да |
| Емкость 80л. неизолированная для моющего раствора, включая трубное соединение и насос – 1шт. | Да |
| Дозировка моющего раствора вручную | Да |
| Трубное соединение с клапаном, работающее как цикл для подготовки моющего раствора | Да |
| Емкость 80 л. неизолированная для воды микс, включая трубное соединение и насос – 1 шт. | Да |
| Блок GSR вентилей с вибрационным датчиком для контроля пустой бочки после некоторых шагов процесса промывки бочки | Да |
| Две программы мойки бочек (мойка и интенсивная мойка) | Да |
| Регулятор давления стерильного воздуха | Да |
| Шаровые клапаны на подводах носителей (стерильный воздух, холодная вода, горячая вода) | Да |
| Розлив расходомером | Да |
| Оборудование электро: | |
| Шкаф из нержавейки | Да |
| Система управления SIEMENS S7 | Да |
| Дисплей изображения КТР | Да |
| Регулировка температуры моющего раствора | Да |
| Вибрационный датчик уровня G ½" ( моющая емкость, блок вентилей) | Да |
| Вибрационный датчик уровня G ½" ( емкость вода микс) | Да |
| Датчик температуры G ½" (nádrž mycí) | Да |
| Наличие насоса моющего раствора | Да |
| Наличие насоса воды микс | Да |
| Отопительный элемент для подогрева моющего раствора | Да |
| Наличие вентилей 3/2 | Да |
| Програмная подготовка – подготовка моющего раствора, работа мойка | Да |
| Датчик давления напитка на входе к головке розлива | Да |
| Панель соединения – работа в режиме CIP | Да |
