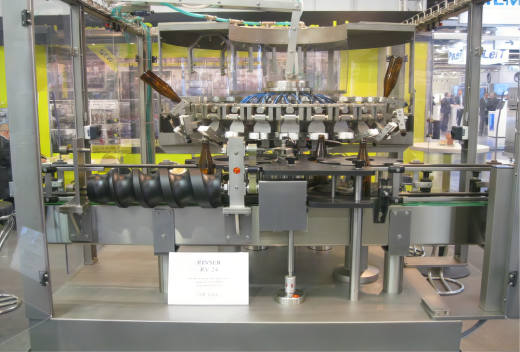

Автоматический ополаскиватель новых не возвратных бутылок
Для промывки и стерилизации бутылок перед розливом
12 штук сопел для промывки
Спецификация
Автомат имеет самостоятельный привод, систему регистрации присутствия бутылки над промывочными головками, благодаря которой шприцевание происходит только тогда, когда бутылка находится над форсункой промывочной головки и шприцевание происходит только с бутылкой – экономия воды.
Машина стандартно поставляется в двухканальном исполнении для ополаскивания водой и дезинфекционным раствором.
Время промывки ( шприцевания ) бутылки раствором и водой можно регулировать.
В конструкции автомата применяется универсальная система захватов горла, при которой бутылка проходит через автомат, удерживаясь при этом за стандартный венчик на горловине бутылки.
При переходе на работу с бутылкой другого диаметра с тем же самым горлом, требуется только замена в автомате комплекта передающих звезд или шнеков.
Описание рабочего цикла
Бутылки, поступающие с питающего транспортера через червяк, распределяются на данные расстояния, автоматически подаются в захватывающее устройство, укрепляются за горло и переворачиваются вверх – дном и после этого располагаются горловиной над моющими соплами.
Краны управляются системой регистрации присутствия и положения бутылок, которая обеспечивает поступление воды в сопло только в случае присутствия бутылок.
Основной операцией является ополаскивание питьевой водой для удаления пыли и механических загрязнений из внутренней и верхней поверхности бутылки.
Дальнейшие операции можно включить в случае пожелания заказчика, так как машина стандартно приспособлена к подключению следующего раствора, как вторая операция – стерилизация бутылок дезинфекционным раствором .
На выходе из машины бутылки после промывки опрокидываются в основное положение и за счет звездочной передачи поступают на ленту пластинчатого конвейера.
Оснащение машины
- захватывающие элементы (специальная конструкция), держащие бутылку за горловину
- дызы для ополаскивания и промывки в специальном исполнении для распыления воды по всей внутренней поверхности бутылки
- для повышения действенности промывки все дызы заходят во время шприцевания частично в горловину бутылок
- кожухи с выключителями хода машины для безопасности оператора
Как выбор :
- дозировка химических средств автоматическая с настройкой концентрации
- подогрев растворов электрический
|
Производительность, бут/час.
|
4 000 |
|
Давление воды, МПа
|
0,2 |
|
Установленная мощность, кВт
|
1,2 |
|
Общая длина, мм
|
1400 |
|
Общая ширина, мм
|
1200 |
|
Общая высота, мм
|
2000 |
|
Электрическая система, Hz
|
3x230/400V, 50 |
|
Напряжение управления, V
|
24 |
|
Уровень транспортной ленты на высоте, мм
|
1100±50 |
|
Число дыз шприцевания
|
12 |
|
Расход воды для промывки бутылок 0,5 л., л./час
|
180 |
|
Вес, кг
|
850 |
