Линия розлива в ПЭТ 6000 бут./час 1,5 л.
1. Выдувная машина Blueline-4 Standart
Выдувные машины серии BLUELINE - это передовая, инновационная и надежная система для производства ПЭТ бутылок. Широкий ассортимент выпускаемых выдувных машин отвечает различным требованиям, таким как: большие бутылки, овальные бутылки, бутылки с горячей заливкой, очень маленькие бутылки (10 мл) и стандартные бутылки.
Благодаря инновационным решениям формовочные машины BLUELINEblow отличаются низкой стоимостью эксплуатации, высокой надежностью и очень простым управлением. В случае неисправностей вся информация отображается на панели экрана, который помогает решить все проблемы во время производства.
2. Воздушный конвейер пустых ПЭТ бутылок
Конвейер транспортирует бутылки от выдувной машины к блоку розлива. Исполнение комплектное, из нержавеющей стали, с проводами, удерживающими бутылки под кольцом горловины.

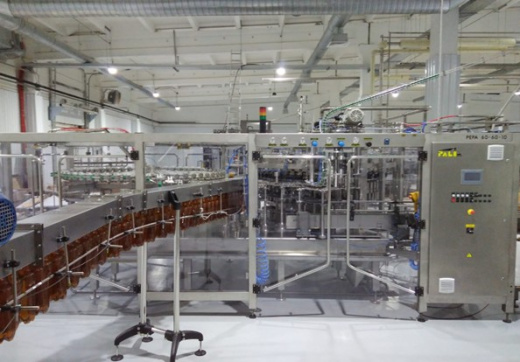

3. Триблок ополаскивателя, наполнителя, укупорки винтовой пробкой
Тип РЕРА 42/42/7 РЕТ - 6000 бут/час, 1,5 л.
Полноавтоматическая машина предназначена для розлива пива, сидра и газированных напитков в бутылки ПЭТ с управлением системой SIEMENS S7-1200 с коммуникацией через экран типа "TOUCH SCREEN".
Комплектация:
- 42 двойных форсунки для промывки
- 42 разливных крана
- 7 укупорочных головок для пластмассовых винтовых пробок
Основные части машины
Машина в исполнении триблока автомата ополаскивания, розлива и укупорки с единым главным приводом. Некоторые части машины имеют самостоятельные приводы (ориентация пробок).
Триблок состоит из:
- главного корпуса машины с приводом
- ополаскивателя
- наполнителя
- укупорочной машины
- набора частей для проводки бутылок блоком
- кожухов для безопасности работы
- электро- и пневматической инсталляции
По специальному заказу для розлива пива в ПЭТ бутылки комплектация дополняется оборудованием промывки бутылки углекислотой и вспенивания пива из горла бутылки перед укупоркой для удаления кислорода из пространства над уровнем в бутылке.
Ополаскиватель
Машина стандартно поставляется в двухканальном исполнении для ополаскивания водой и дезинфекционным раствором для стерилизации бутылок.
Описание рабочего цикла:
Бутылки, поступающие за счет звездчатой передачи, автоматически подаются в механическое захватывающее устройство, захватываются за горловину, переворачиваются вверх дном и после этого располагаются горловиной над моющими соплами. В стандартном исполнении ополаскиватель позволяет производить промывку бутылок 2 типами промывочных растворов.
Наполнитель
Наполнитель является основной частью машины, которая имеет среднюю часть стола, открытую с возможностью, чтобы вода, остатки напитка, пена и т.д. стекали вниз в канал. Верхняя часть с баком розлива, с разливными кранами и с системой дистрибуции напитка, воздуха, углекислоты (азота для негазированной воды) и детергентов очистки вращается на главном специальном подшипнике большого диаметра.
Уровень напитка в баке розлива регулируется электропневматической системой, где радарный датчик в гигиеническом исполнении дает сигнал к открытию или закрытию подвода напитка и обеспечивает коммуникацию с насосом подвода напитка. Подвод напитка регулируется пропорциональным клапаном, который непрерывно подает напиток на розлив.
Система регулировки давления и уровня в баке розлива полностью автоматизирована, что обеспечивает высокое качество налива напитка. Все датчики давления в гигиеническом исполнении. Используются пневмокомпоненты FESTO.
Укупорочная машина для пластмассовых винтовых пробок
Укупорочный автомат универсальный с одной головкой для пластмассовых винтовых пробок (ПЭТ бутылки).
Ориентацию и подачу пробок обеспечивает универсальный вибрационный ориентатор пробок. Дорогу и наконечник для подачи пробок можно заменить в зависимости от вида пробки, с которой в данный момент работает линия.
Предохранительный кожух
Безопасность операторов обеспечивается кожухами в передней части и вокруг машины. Передние кожухи имеют раму из нержавеющей стали и пластмассовое стекло MAKROLON.
Электрическая инсталляция
Силовая часть электропроводки находится в отдельном шкафу из нержавеющей стали.
Распределительный электрошкаф имеет защиту IP 54.
Система управления
Блок работает полностью в автоматическом режиме при управлении системой SIEMENS S7-1200, все параметры отображаются на дисплее.
4. Система осушки бутылок
Перед упаковкой бутылок или для качественной наклейки самоклеящихся этикеток на бутылку рекомендуется сушить бутылку.
5. Этикетировочный автомат ПЭТ бутылок тип Rollfed 6-480 1RA
Полностью автоматизированная этикетировочная роторная машина с производительностью 8000 бут/час. В основной комплектации предназначена для работы с цилиндрической бутылкой одного типа и пластмассовой этикеткой из рулона одного типа.
6. Комплект транспортеров бутылок
Комплект транспортеров бутылок из нержавеющей стали и цепями пластинок из пластмассы, прямые и с поворотами. Предназначены для соединения отдельных машин линии и для аккумуляции бутылок перед упаковкой.

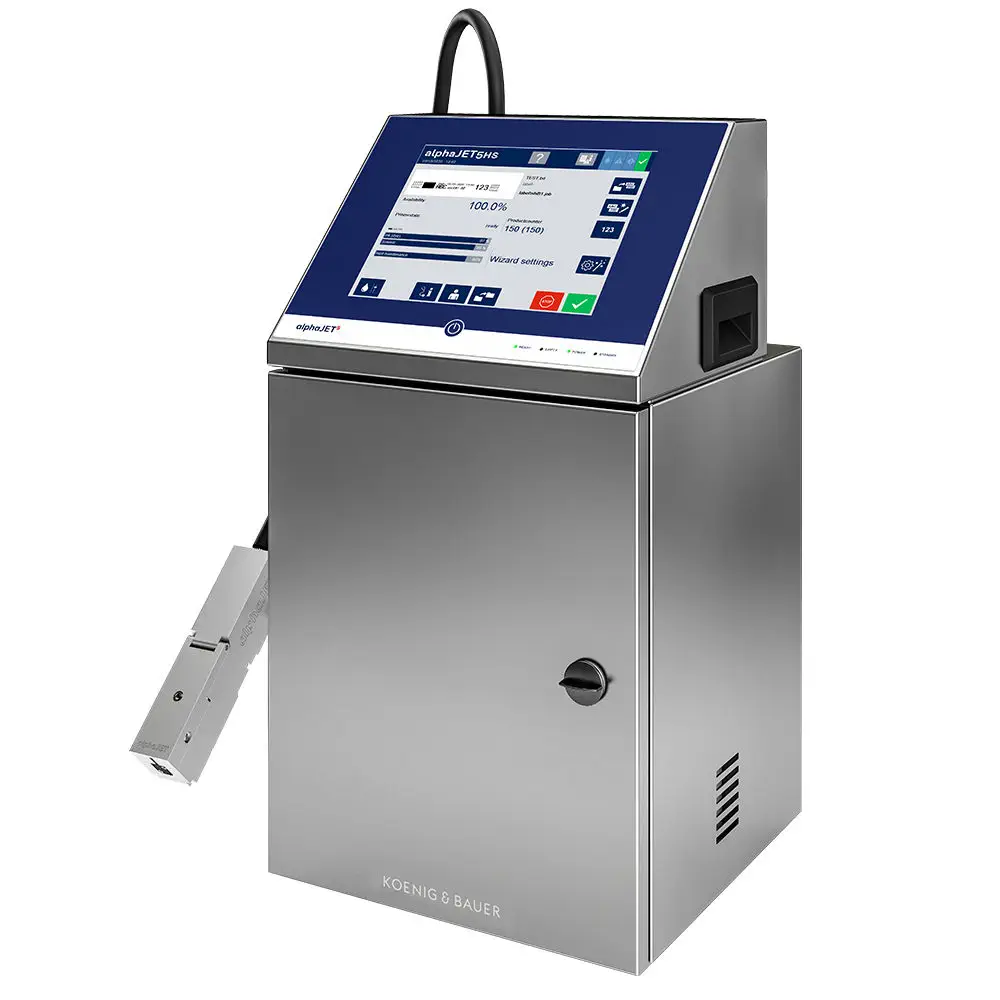

7. Устройство для бесконтактного нанесения даты и информации
Тип Alphajet Into
Устройство, позволяющее нанести информацию на этикетку, горловину бутылки или на пробку в виде 1-4 строчек.
Первая строчка – дата производства продукции, вторая строчка - дата годности продукции. При необходимости нанесение любой из строчек можно отключить.
.JPG "AlphaJet (2).JPG")

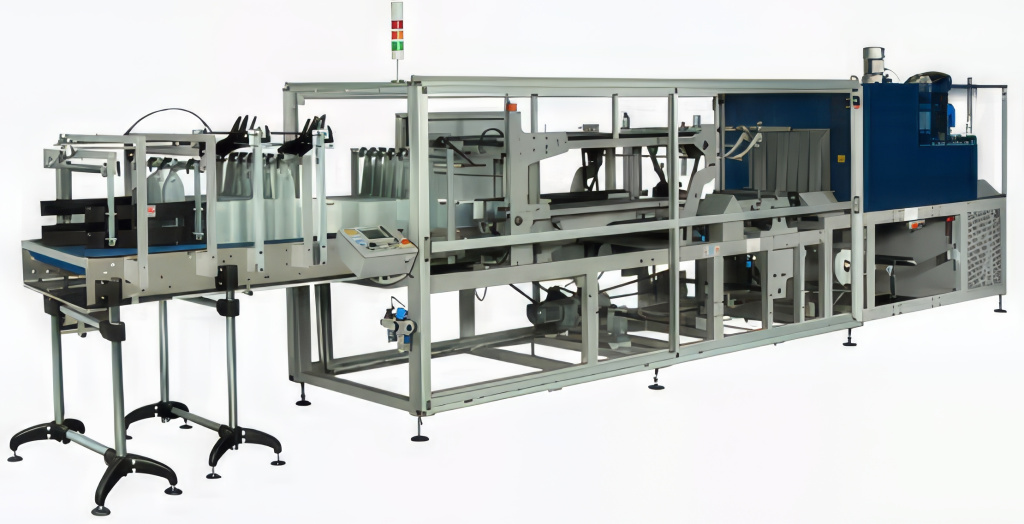

8. Автомат для упаковки бутылок в термоусадочную плёнку LASER F
Автомат для автоматической упаковки стекло и ПЭТ бутылок в термоусадочную плёнку без картонной прокладки, с ячейкой 3х2 для 1,0 л. и 1,5 л. ПЭТ бутылок.
Механическая скорость машины: до 20 упаковок в минуту, включая +20% перепроизводство с линии розлива. Скорость также зависит от формы продукции и конфигурации упаковки.
