Линия розлива в ПЭТ 1000 бут/час 1,5 л.
1. Этикетировочный автомат FLASK KARUSEL S170E
Полностью автоматизированная этикетировочная машина с производительностью до 1500 бут/час. В основной комплектации предназначена для работы с цилиндрической бутылкой одного типа и самоклеящейся этикеткой из рулона.

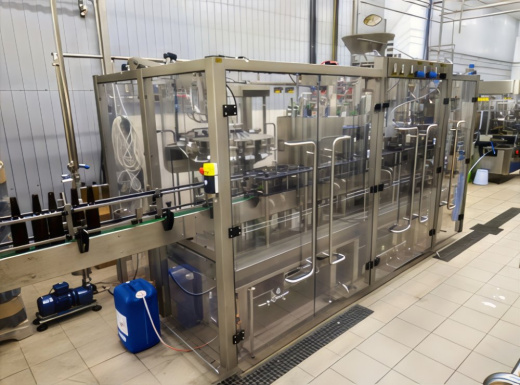

2. Триблок ополаскивателя, наполнителя, укупорки винтовой пробкой
Тип РЕРА 12/12/1 РЕТ - 1000 бут/час, 1,5 л.
Полноавтоматическая машина предназначена для розлива пива, сидра и газированных напитков в бутылки ПЭТ с управлением системой SIEMENS S7-1200 с коммуникацией через экран типа "TOUCH SCREEN".
Исполнение:
- 12 двойных форсунок для промывки;
- 12 разливных кранов;
- 1 укупорочная головка для пробок пластмассовых винтовых для ПЭТ.
Новая конструкция машины, модерные разливные краны, совершенный эффект санитации в закрытом цикле. Может быть линейное или угловое исполнение триблока.
Основные части машины
Машина в исполнении триблока автомата ополаскивания, розлива и укупорки с одним только главным приводом. Некоторые части машины имеют самостоятельные приводы (ориентация пробок).
Триблок состоит из:
- главного корпуса машины с приводом;
- ополаскивателя;
- наполнителя;
- укупорочной машины;
- набора частей для проводки бутылок блоком;
- кожухов для безопасности работы;
- электро- и пневматической инсталляции.
По специальному желанию Заказчика, который разливает пиво в ПЭТ бутылки, дополняется поставка оборудованием промывки бутылки углекислотой и вспенивания пива из горла бутылки перед укупоркой для удаления кислорода из пространства над уровнем в бутылке.
Ополаскиватель
Машина стандартно поставляется в двухканальном исполнении для ополаскивания водой и дезинфекционным раствором для стерилизации бутылок.
Описание рабочего цикла
Бутылки, поступающие за счет звездчатой передачи, автоматически подаются в механическое захватывающее устройство, захватываются за горловину, переворачиваются вверх дном и после этого располагаются горловиной над моющими соплами. В стандартном исполнении ополаскиватель позволяет производить промывку бутылок 2 типами промывочных растворов.
Наполнитель
Наполнитель является основной частью машины, которая имеет среднюю часть стола, открытую с возможностью, чтобы вода, остатки напитка, пена и т.д. стекали вниз в канал. Верхняя часть с баком розлива, с разливными кранами и с системой дистрибуции напитка, воздуха, углекислоты (азота для негазированной воды) и детергентов очистки вращается на главном специальном подшипнике большого диаметра.
Укупорочная машина для пластмассовых винтовых пробок
Укупорочный автомат универсальный с одной головкой для пластмассовых винтовых пробок (ПЭТ бутылки).
Ориентацию и подачу пробок обеспечивает универсальный вибрационный ориентатор пробок. Дорогу и наконечник для подачи пробок можно заменить в зависимости от вида пробки, с которой в данный момент работает линия.
Предохранительный кожух
Безопасность операторов обеспечивается кожухами в передней части и вокруг машины. Передние кожухи имеют раму из нержавеющей стали и пластмассовое стекло MAKROLON.
Электрическая инсталляция
Силовая часть электропроводки находится в отдельном шкафу из нержавеющей стали. Распределительный электрошкаф имеет защиту IP 54.
Система управления
Блок работает полностью в автоматическом режиме при управлении системой SIEMENS S7-1200, все параметры отображаются на дисплее.
3. Комплект транспортеров бутылок
Комплект транспортеров бутылок из нержавеющей стали и цепями пластинок из пластмассы, прямые и с поворотами. Предназначены для соединения отдельных машин линии и для аккумуляции бутылок перед упаковкой.
4. Полуавтомат упаковки бутылок в термоусадочную плёнку или в пленку с подложкой тип NAPACK 400
Полуавтомат для упаковки бутылок в термоусадочную плёнку или в пленку с картонной подложкой с установкой бутылок вручную, с ячейкой 3х2 и т.д. Состоит из питающего транспортера на входе и с туннеля термообработки, и системы охлаждения упаковки после туннеля.
