Линия розлива пива в стекло 3000 бут в час 0.5 л.
Применение оборудования
Линия предназначена для розлива газированных напитков, воды, пива и кваса в стекло бутылки, их укупорки и имеет следующие технические параметры:
- Производительность при использовании 0,5 л. бутылок: 3000 бут./час;
- Напиток: пиво и квас с температурой 2-5°C, содержанием CO2 - 50 г/л;
- Тип применяемых бутылок: 0,5 л. стекло новое;
- Депаллетизация бутылок: манипулятор;
- Тип применяемых укупорочных пробок: кроненпробка диаметр 26 мм, винтовая пробка типа "TALOG" диаметр 28 мм;
- Тип применяемых этикеток: 3 бумажные на клей;
- Упаковка бутылок: картонный короб.
1. Бутылки на входе в линию
Депаллетизация новых стеклянных бутылок и вход бутылок в линию на пластинчатый конвейер бутылок к этикетировке вручную.

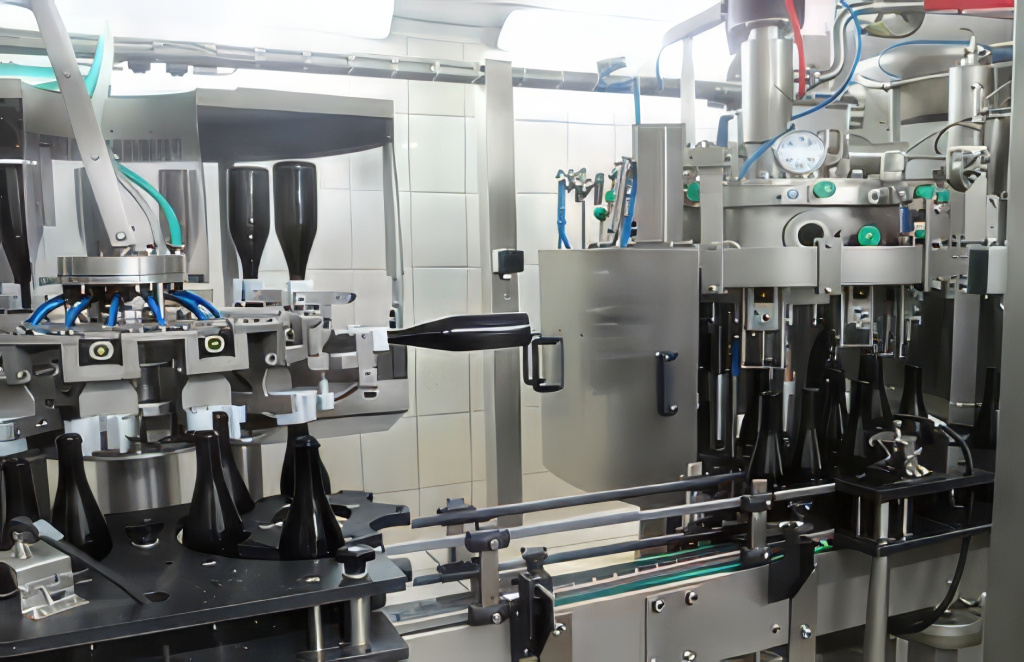

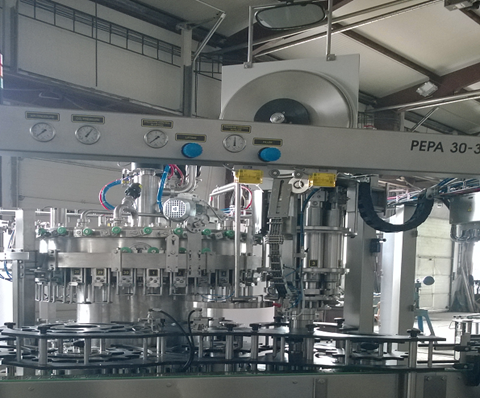

2. Триблок ополаскивателя, наполнителя, укупорки кроненпробкой
Полноавтоматическая машина предназначена для розлива пива (сидра, кваса и газированных напитков) в бутылки стекло с управлением системой SIEMENS S7-1200 с коммуникацией через экран типа "TOUCH SCREEN".
Исполнение:
- 18 двойных форсунок для промывки;
- 18 разливных кранов;
- 6 укупорочных головок для кроненпробок;
- 6 укупорочных головок для винтовых пробок «TALOG».
Новая конструкция машины, модерные разливные краны, совершенный эффект санитации в закрытом цикле. Оборудование с возможностью двойной откачки воздуха перед наполнением в бутылки стекло.
Основные части машины
Машина в исполнении блока автомата ополаскивания, розлива, укупорки бутылок с одним только главным приводом. Некоторые части машины имеют самостоятельные приводы (ориентация пробок). Прямое исполнение триблока.
Ополаскиватель
Машина стандартно поставляется в двухканальном исполнении для ополаскивания водой и дезинфекционным раствором для стерилизации бутылок.
Бутылки, поступающие с питающего транспортера на входе в блок через входную звезду, автоматически подаются в захватывающее устройство, укрепляются за горло, переворачиваются вверх дном и после этого располагаются горловиной над моющими соплами.
На выходе из ополаскивателя бутылки опрокидываются в основное положение и выходят через звезду во входную звезду разливной машины. Пластмассовые захваты ополаскивателя можно быстро заменить по типу горла бутылки.
Наполнитель
Наполнитель является основной частью машины, которая имеет среднюю часть стола, открытую с возможностью, чтобы вода, остатки напитка, пена и т.д. стекали вниз в канал.
Уровень напитка в баке розлива регулируется электропневматической системой, где радарный датчик дает сигнал к открытию или закрытию подвода напитка и обеспечивает коммуникацию с насосом подвода напитка.
Давление СО2 в баке розлива регулируется автоматически в зависимости от давления напитка на входе в автомат розлива.
Все части наполнителя, которые приходят в контакт с напитком, изготовлены из нержавеющей стали AISI 304, все уплотнения стойкие к кислотам, щелочи и детергентам с температурой до 100°C.
При переходе между бутылками и банками необходимо заменить центрирующие колокола под вентилями розлива по размеру горла бутылки или банки.
Эвакуация и вспенивание (смотрите дополнительное предложение)
По специальному желанию Заказчика, который разливает пиво в стеклобутылки, дополняется поставка оборудованием одно или двухстепенной откачки воздуха из бутылки перед розливом под давлением углекислоты, промывка бутылки углекислотой и вспенивание пива из горла бутылки перед укупоркой для удаления кислорода из пространства над уровнем в бутылке. Эти два технологические шага позволяют в стандартных условиях пивзаводов достигнуть значительно выше качество пива в бутылках.
Укупорочная машина для кроненпробок
Конструкция машины основана на вертикальном движении укупорочной головки с шаговым движением звезды на входе в машину.
С помощью точного настроя силы пружин укрепляются конусным рингом головки кроненпробки на горло наполненной бутылки.
Укупорочная машина для металлических винтовых пробок
1 комплект из 6 укупорочных головок для пробки типа «TALOG». Исполнение укупорочного автомата из нержавеющего материала.
Автоматическая ротационная машина для укупорки бутылок металлической винтовой пробкой работает таким образом, что наполненные бутылки приходят через входную звезду, снимают подготовленную пробку из питателя винтовых пробок и входят под головку укупорки.
Укупорочная головка для алюминиевой пробки с помощью ротационных наклонных дисков - бубенчиков отформует на металлической пробке резьбу в соответствии с резьбой на горловине стеклянной бутылки и сделает укупорку бутылки.
Предохранительный кожух
Безопасность операторов обеспечивается кожухами в передней части и вокруг машины. Передние кожухи имеют раму из нержавеющей стали и пластмассовое стекло MAKROLON.
Электрическая инсталляция
Силовая часть электропроводки находится в отдельном шкафу из нержавеющей стали. Распределительный электрошкаф имеет защиту IP 54.
Система управления
Блок работает полностью в автоматическом режиме при управлении системой SIEMENS S7-1200, все параметры отображаются на дисплее.
Блок имеет систему блокировки хода в случае, когда отсутствуют бутылки (банки) на входе или когда бутылки (банки) скопились за триблоком и не поступают дальше к другому оборудованию линии розлива.
Санитационная система наполнителя
Наполнители производства фирмы PALI приспособлены для очистки в закрытом цикле CIP с управлением вручную.
3. Этикетировочный автомат тип LABETTA 3/3/6 480 2А
Полностью автоматизированная 3-х позиционная машина роторного типа для наклеивания на бутылку лицевой и горловой бумажной этикетки и контраэтикетки с подогревом клея. Тип применяемых бумажных этикеток на автомате: 1 передняя, 1 горловая, 1 контраэтикетка.
4. Устройство для бесконтактного нанесения даты и информации
Тип Alphajet Into
Устройство, позволяющее нанести информацию либо на этикетку, либо на горловину бутылки, либо на пробку в виде 1-4 строчек. Первая строчка – дата производства продукции, вторая строчка - дата годности продукции. При необходимости нанесение любой из строчек можно отключить.
5. Комплект транспортеров бутылок и пакетов бутылок
Транспортёры прямые 1 рядные, с пластинками из нержавеющей стали – длина по проекту, включая накопительный стол на выходе с линии.

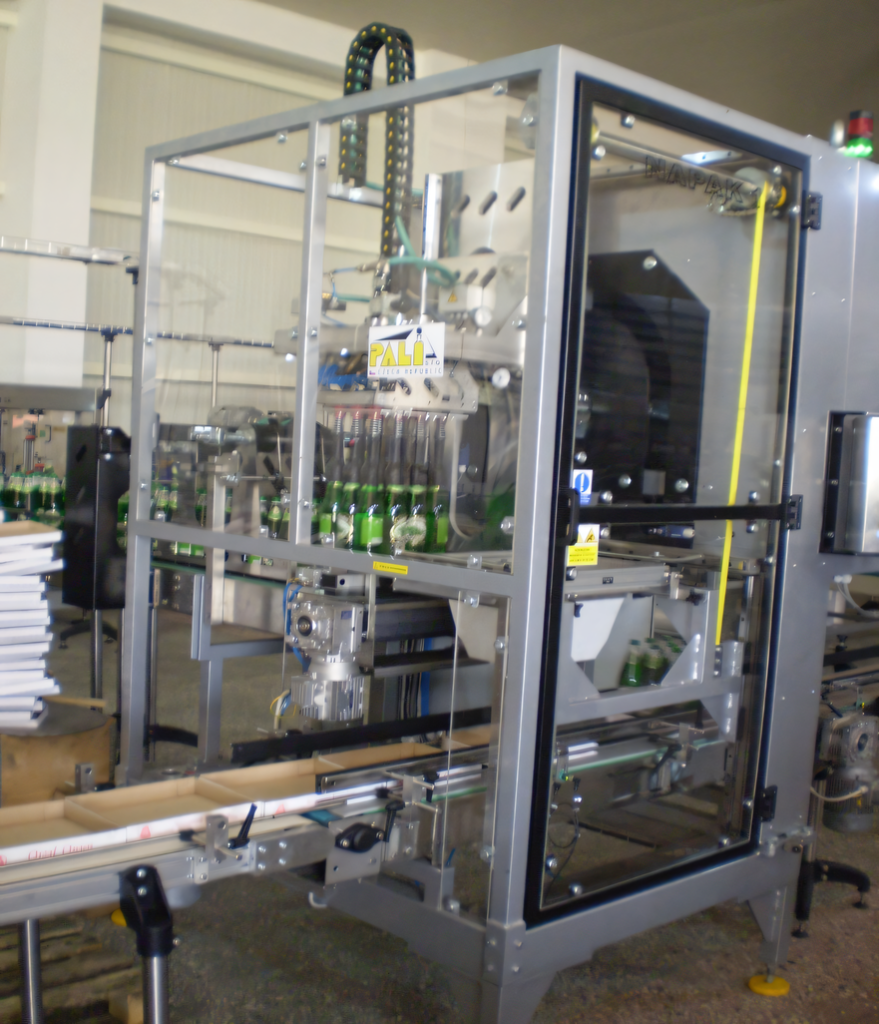

6. Автоматический укладчик бутылок в картонные коробки - тип NAPAK 1
Машина для укладки наполненных бутылок стекло 0,33 л. в подготовленные картонные коробки 4x3 (12 шт). Производительность до 500 коробов в час.
7. Закрытие и заклейка картонных коробок
Открытые коробки, уже наполненные бутылками поступают на конвейер в механизм закрытия и заклейки верхних и нижних створок коробок. Закрытые и запечатанные коробки затем перемещаются на конвейер для паллетизации. Устройство позволяет вручную регулировать размеры коробок.
8. Обмотка пакетов с бутылками на поддонах в эластичную плёнку – тип WS 15 Practic
Полуавтоматическая машина для упаковки поддона с пакетами в натяжную фольгу.
