Линия розлива в ПЭТ 4000 бут./час 1,5 л.

1. Триблок ополаскивателя, наполнителя, укупорки винтовой пробкой тип РЕРА 36/36/8 РЕТ - 4000 бут/час, 1,5 л.

Полноавтоматическая машина предназначена для розлива пива, сидра и газированных напитков в бутылки ПЭТ с управлением системой SIEMENS S7-1200 с коммуникацией через экран типа "TOUCH SCREEN".

Исполнение:

• 36 двойных форсунок для промывки
• 36 разливных кранов
• 8 укупорочных головок для пробок пластмассовых винтовых для ПЭТ

Новая конструкция машины, современные разливные краны, совершенный эффект санитации в закрытом цикле.

Основные части машины

Машина в исполнении триблока автомата ополаскивания, розлива и укупорки с одним только главным приводом.

Некоторые части машины имеют самостоятельные приводы (ориентация пробок).

Триблок состоит из главного корпуса машины с приводом, ополаскивателя, наполнителя, укупорочной машины, набора частей для проводки бутылок блоком, кожухами для безопасности работы, электро- и пневматической инсталляции.

По специальному желанию Заказчика, который разливает пиво в ПЭТ бутылки, дополняется поставка оборудованием промывки бутылки углекислотой и вспенивания пива из горла бутылки перед укупоркой для удаления кислорода из пространства над уровнем в бутылке.

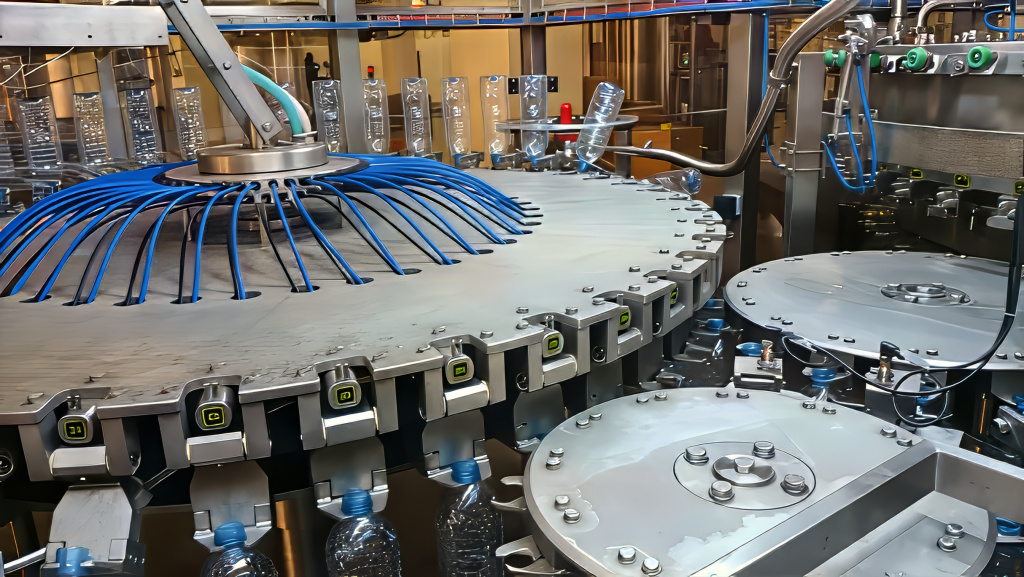

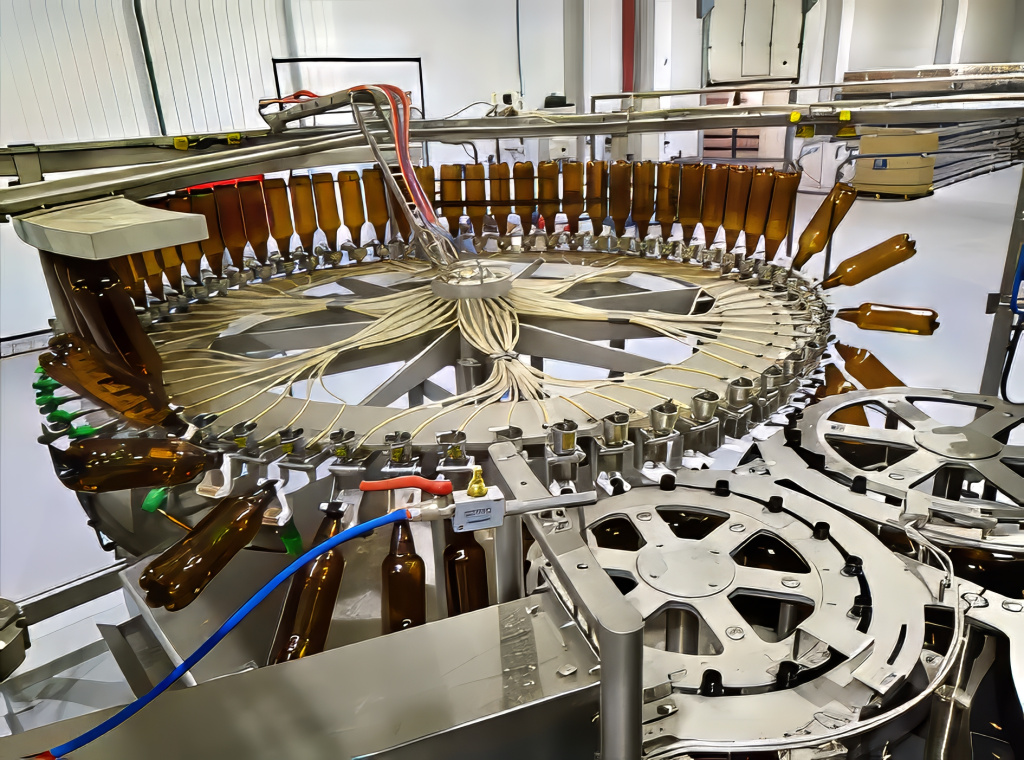

Ополаскиватель

Машина стандартно поставляется в двухканальном исполнении для ополаскивания водой и дезинфекционным раствором для стерилизации бутылок.

Описание рабочего цикла

Бутылки, поступающие за счет звездчатой передачи, автоматически подаются в механическое захватывающее устройство, захватываются за горловину, переворачиваются вверх дном и после этого располагаются горловиной над моющими соплами. В стандартном исполнении ополаскиватель позволяет производить промывку бутылок 2 типами промывочных растворов.

Наполнитель

Наполнитель является основной частью машины, которая имеет среднюю часть стола, открытую с возможностью чтобы вода, остатки напитка, пена и т.д. стекали вниз в канал. Верхняя часть с баком розлива, с разливными кранами и с системой дистрибуции напитка, воздуха, углекислоты (азота для негазированной воды) и детергентов очистки вращается на главном специальном подшипнике большого диаметра.

Уровень напитка в баке розлива регулируется электропневматической системой, где радарный датчик в гигиеническом исполнении дает сигнал к открытию или закрытию подвода напитка и возможна коммуникация с насосом подвода напитка. Подвод напитка регулируется пропорциональным клапаном, который континуально подает напиток на розлив.

Система регулировки давления и уровня в баке розлива полностью автоматизированная, что обеспечивает высокое качество налива напитка. Все датчики давления в гигиеническом исполнении. Используются пневмокомпоненты FESTO.

Укупорочная машина для пластмассовых винтовых пробок

Укупорочный автомат универсальный с одной головкой для пластмассовых винтовых пробок (ПЭТ бутылки).

Ориентацию и подачу пробок обеспечивает универсальный вибрационный ориентатор пробок. Дорогу и наконечник для подачи пробок возможно заменить по виду пробки, на которой в данный момент линия работает.

Предохранительный кожух

Безопасность операторов обеспечивается кожухами в передней части и вокруг машины. Передние кожухи имеют раму из нержавейки и пластмассовое стекло MAKROLON.

Электрическая инсталляция

Силовая часть электропроводки находится в отдельном шкафу из нержавейки.

Распределительный электрошкаф имеет защиту IP 54.

Система управления

Блок работает полностью в автоматическом режиме при управлении системой SIEMENS S7-1200, все параметры отображаются на дисплее.

2. Оборудование для осушки бутылок системой воздушных ножей

Перед упаковкой бутылок или для качественной наклейки самоклеящихся этикеток на бутылку рекомендуется сушить бутылку.

Самоклеящиеся этикетки клеятся на сухую бутылку.

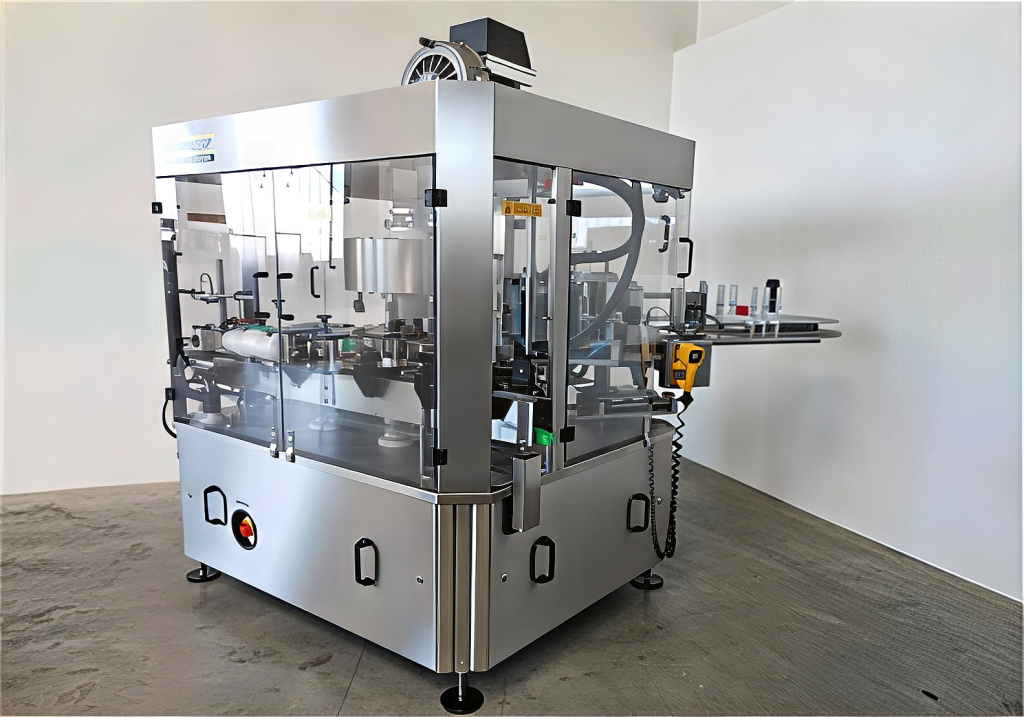

3. Этикетировочный автомат ПЭТ бутылок тип Rollfed 8-480 1RA

Полностью автоматизированная этикетировочная роторная машина с производительностью до 7000 бут/час. В основной комплектации предназначена для работы с цилиндрической бутылкой одного типа и пластмассовой этикеткой из рулона одного типа.

4. Комплект транспортеров бутылок

Комплект транспортеров бутылок из нержавеющей стали и цепями пластинок из пластмассы, прямые и с поворотами.

Предназначены для соединения отдельных машин линии и к аккумуляции бутылок перед упаковкой.

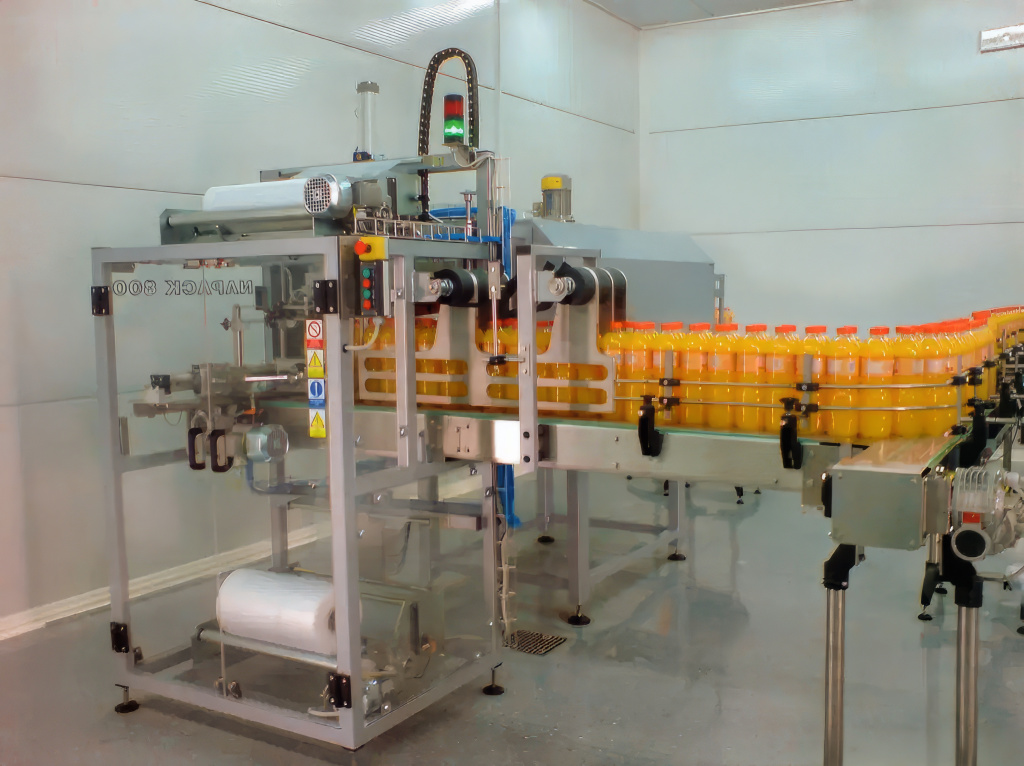

5. Полуавтомат упаковки бутылок в термоусадочную плёнку или в пленку с подложкой тип NAPACK 800 А

Полуавтомат для упаковки бутылок в термоусадочную плёнку или в пленку с картонной подложкой с установкой бутылок вручную, с ячейкой 3×2 и т.д. Состоит из питающего транспортера на входе и с туннеля термообработки, и системы охлаждения упаковки после туннеля.
