Депаллетайзер12 000 бут/час - DNL с манипулятором

Бутылки : невозвратные, стекло, упаковано на поддонах

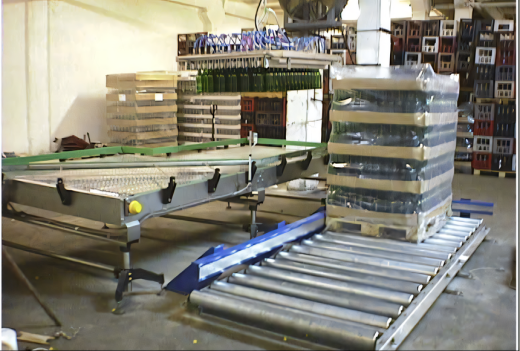

Оборудование преднaзначено для депалетизации новых бутылок, которые установлены на поддоне слоями с картонными прокладками между слоями и затянутые в п/э пленку.

Устранение картонных прокладок и п/э пленки осуществляется вручную.

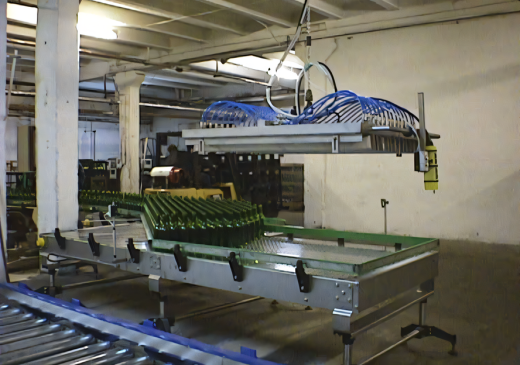

Целый слой бутылок захватывается рабочей головкой манипуляттора и переносится на рабочий стол. Резиновыке трубки головки манипулятора заводятся в пространства между бутылками . В трубки подается сжатый воздух и за счет раздувания трубок бутылки захватываются головкой за горловины. Головка перемещает захваченные бутылки на рабочий накопительный стол, соединенный с запитывающим транспортером линии розлива. Перемещение бутылок по накопительному столу в момент установки на него головкой захваченных бутылок на короткое время прекратится для того, чтобы бутылки не упали на столе при их установке.

Депалетизатор состоит из следующего оборудования:

• накопительный стол
• захватывающая головка ( можно регулировать в зависимости от типа бутылки)
• манипулятор с подъемным оборудованием
• электрощит

Манипулятор, захватывающая головка, все оси и штанги изготовлены из специальной конструктивной стали. Накопительный стол имеет боковые направляющие и стойки-ноги и полностью изготовлен из нержавеющей стали. Все остальные стальные соединительные части оборудования оцинкованы.

Накопительный стол

Обеспечивает накопление бутылок и их плавную непрерывную подачу на запитывающий транспортер линиии. Стол изготовлен из нержавеющей стали, частично из конструктивной стали. Транспортирующие пластинчатые ленты изготовлены из нержавеющей стали, остальные стальные соединительные части стола оцинкованы. Электропривод обеспечен за счет червячного механизма и коробки передач. При установке бутылок на стол имеется система автоматической остановки перемещения бутылок по столу.

Захватывающая рабочая головка депалетизатора

Имеет захватывающие трубки, за счет которых при подаче сжатого воздуха производится захват слоя бутылок на поддоне и работник при помощи манипулятора переместит весь этот слой бутылок на накопительный стол.

Головка подвешена на переносной тали с передвижной площадкой. Рама головки изготовлена из конструктивной стали. Захватывающие трубки – из прорезиненной ткани, имеют диаметр 52мм. Количество трубок – в зависимости от количества рядов бутылок на поддоне.

Перемещаемая площадка

Служит для перемещения переносной тали с захватывающей головкой в помещении цеха. Изготовлен из конструктивной стали и закрепляется к потолку помещения либо на горизонтальной конструкции и устанавливается на полу помещения. Поверхность имеет защитную окраску из грунтовки и синтетической эмали.
