Автоматической кегомойка

Автоматической мойка кег

Устройство состоит из трубчатой рамной конструкции из высококачественной нержавеющей стали. поднятой над уровнем пола, доступ к которой обеспечен со всех сторон. Устройство оборудовано заборной головкой ручного действия.

Подвергаемый мойке кег устанавливается вручную на раму устройства.

Заборная головка насаживается на фитинг кега, фиксируется, после чего кег переворачивается фитингом вниз. Затем выполняется процесс мойки.

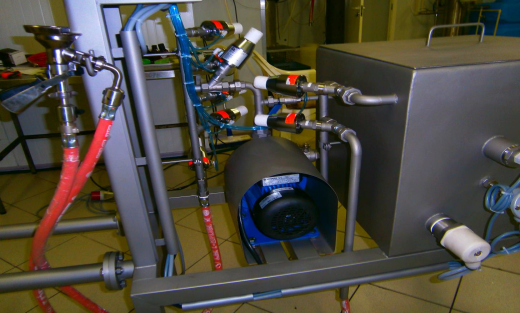

Из встроенного в опорную раму и обогреваемого бака для моющего раствора посредством насоса моющий раствор попадает в заборную головку. Подводящие линии производственных сред и соответствующие клапаны расположены с одной стороны устройства. Возвратные трубопроводы с клапанами подачи сред находятся с противоположной стороны Кегомойка.

Кегомойка позволяет производить помывку до 20 кег в час в автоматическом режиме, предназначена для мойки кег ёмкостью 30 и 50 литров , а также узких кег ёмкостью 10-20л.

• Для работы данной кегомойки используются пар, конденсат, вода, воздух, СО2, также необходим канализационный трап.
• Корпус кегомойки выполнен из нержавеющей стали AISI304, AISI316.
• Эл. щит управления исполнения IP54.
• Ёмкость бака для моющего раствора - около 100 л.
• Корпус кегомойки установлен на шести регулируемых ножках.
• Габариты: (Д х Ш х В) 900 (+ 1300 мм съёмная подставка для кег) х 700 х 1800 мм.
• Программа обеспечивается интеллектуальным модульным реле ZELIO LOGIC.
• Время мойки кега, программируемое на данной модели, составляет 152 сек.
• Заданное время каждого этапа мойки возможно менять.

Нагрев и поддержание заданной температуры моющего раствора осуществляется паром автоматически с помощью программируемого контроллера, установленного снаружи на лицевой панели эл. щита.

Датчик температуры расположен в гильзе в баке для раствора.

Для нагрева раствора в баке установлена спираль, изготовленная из трубы с нержавеющей стали, через которую проходит пар, в случае, когда автоматически открыт эл. магнитный паровой клапан.

На данной кегомойке возможно осуществить дополнительную продувку кега воздухом со сливом в канализацию при помощи кнопки «Продувка», установленную снаружи на эл. щите справа.

На кегомойке установлены пневмо и электрооборудование ЕND ARMATURE, Burkert, Eliveii, Schneider Electric, SMC и других европейских производителей.

В приведённой ниже таблице предоставлена технология процесса выполнения мойки кег, запрограммированная в контроллере в исходном состоянии.

Время цикла - 180сек. Производительность – 20 кег в час.

Длительность контакта с моющим раствором – 48,8сек. Длительность воздействия пара – 41,9сек.

Время загрузки и выгрузки кег – переменные значения. Время остальных процессов – постоянные параметры.

Таблица технических характеристик.

Приведённые ниже технические характеристики являются стандартными параметрами. Они должны выдерживаться, чтобы обеспечить оптимальную эксплуатацию оборудования. Указанные стандартные параметры служат основой для расхода расчёта энергоносителей.
