Автоматическая линия розлива в ПЭТ 10000 бут./час 1,0 л.
Высокопроизводительная автоматическая линия для розлива напитков в ПЭТ-бутылки с полным циклом от выдува до паллетизации готовой продукции.
1. Выдувная машина Blueline-8 HiTech
Представляет собой полностью автоматизированное оборудование для выдува ПЭТ бутылок объёма с 0,2 л по 2,5 л с управлением системой PLC Австрийской компании BERNECKER с графическим дисплеем с "on touch screen".
Готовые бутылки автоматически транспортируются с помощью линеарного ориентатора прямо в воздушный конвейер линии наполнения бутылок.
2. Воздушный конвейер пустых ПЭТ бутылок
Конвейер транспортирует бутылки от выдувной машины к блоку розлива. Исполнение комплектное, из нержавеющей стали, с проводами, удерживающими бутылки под кольцом горловины.
3. Триблок ополаскивателя, наполнителя, укупорки винтовой пробкой
Тип РЕРА 60/60/10 РЕТ - 10000 бут/час, 1,5 л.
Полноавтоматическая машина предназначена для розлива пива, сидра и газированных напитков в бутылки ПЭТ с управлением системой SIEMENS S7-1200 с коммуникацией через экран типа "TOUCH SCREEN".
Исполнение:
- 60 двойных форсунок для промывки;
- 60 разливных кранов;
- 10 укупорочных головок для пластмассовых винтовых пробок.
Основные части машины
Машина в исполнении триблока автомата ополаскивания, розлива и укупорки с единым главным приводом. Некоторые части машины имеют самостоятельные приводы (ориентация пробок).
Триблок состоит из:
- главного корпуса машины с приводом;
- ополаскивателя;
- наполнителя;
- укупорочной машины;
- набора частей для проводки бутылок блоком;
- кожухов для безопасности работы;
- электро- и пневматической инсталляции.
По специальному желанию Заказчика, который разливает пиво в ПЭТ бутылки, дополняется поставка оборудованием промывки бутылки углекислотой и вспенивания пива из горла бутылки перед укупоркой для удаления кислорода из пространства над уровнем в бутылке.
Ополаскиватель
Машина стандартно поставляется в двухканальном исполнении для ополаскивания водой и дезинфекционным раствором для стерилизации бутылок.
Описание рабочего цикла:
Бутылки, поступающие за счет звездчатой передачи, автоматически подаются в механическое захватывающее устройство, захватываются за горловину, переворачиваются вверх дном и после этого располагаются горловиной над моющими соплами. В стандартном исполнении ополаскиватель позволяет производить промывку бутылок 2 типами промывочных растворов.
Наполнитель
Наполнитель является основной частью машины, которая имеет среднюю часть стола, открытую с возможностью, чтобы вода, остатки напитка, пена и т.д. стекали вниз в канал. Верхняя часть с баком розлива, с разливными кранами и с системой дистрибуции напитка, воздуха, углекислоты (азота для негазированной воды) и детергентов очистки вращается на главном специальном подшипнике большого диаметра.
Уровень напитка в баке розлива регулируется электропневматической системой, где радарный датчик в гигиеническом исполнении дает сигнал к открытию или закрытию подвода напитка и обеспечивает коммуникацию с насосом подвода напитка. Подвод напитка регулируется пропорциональным клапаном, который непрерывно подает напиток на розлив.
Система регулировки давления и уровня в баке розлива полностью автоматизирована, что обеспечивает высокое качество налива напитка. Все датчики давления в гигиеническом исполнении. Используются пневмокомпоненты FESTO.
Укупорочная машина для пластмассовых винтовых пробок
Укупорочный автомат универсальный с одной головкой для пластмассовых винтовых пробок (ПЭТ бутылки).
Ориентацию и подачу пробок обеспечивает универсальный вибрационный ориентатор пробок. Дорогу и наконечник для подачи пробок можно заменить в зависимости от вида пробки, с которой в данный момент работает линия.
Предохранительный кожух
Безопасность операторов обеспечивается кожухами в передней части и вокруг машины. Передние кожухи имеют раму из нержавеющей стали и пластмассовое стекло MAKROLON.
Электрическая инсталляция
Силовая часть электропроводки находится в отдельном шкафу из нержавеющей стали. Распределительный электрошкаф имеет защиту IP 54.
Система управления
Блок работает полностью в автоматическом режиме при управлении системой SIEMENS S7-1200, все параметры отображаются на дисплее.
4. Система осушки бутылок
Перед упаковкой бутылок или для качественной наклейки самоклеящихся этикеток на бутылку рекомендуется сушить бутылку.

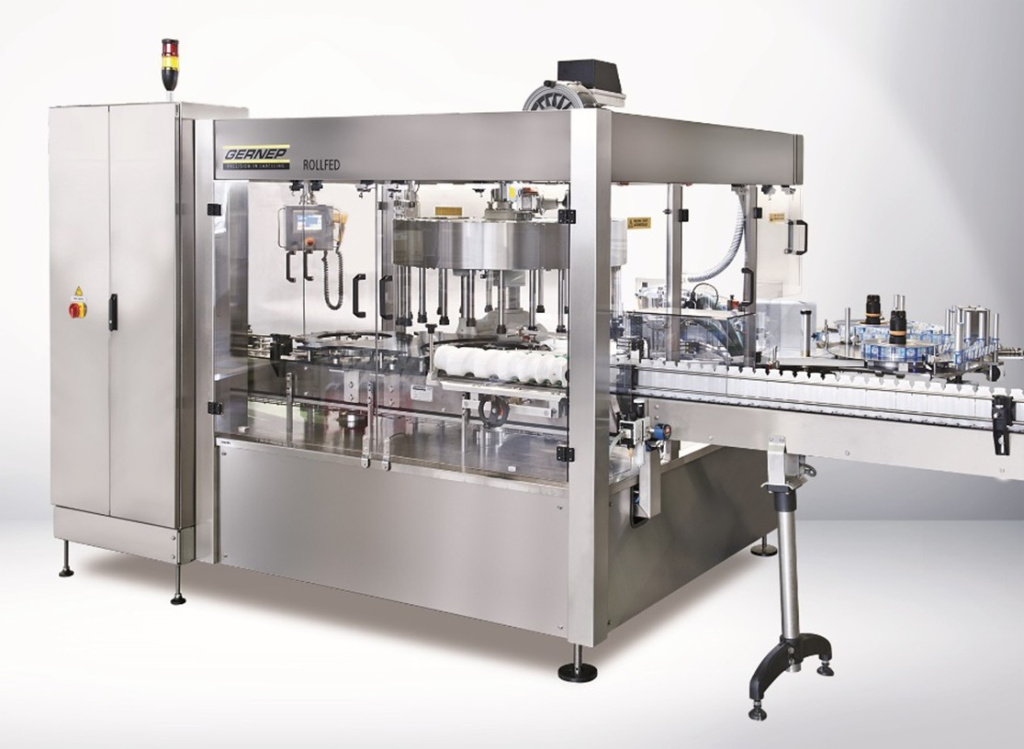

5. Этикетировочный автомат ПЭТ бутылок тип Rollfed 12-720 1RA
Полностью автоматизированная этикетировочная роторная машина с производительностью 13000 бут/час. В основной комплектации предназначена для работы с цилиндрической бутылкой одного типа и пластмассовой этикеткой из рулона одного типа.
6. Комплект транспортеров бутылок
Комплект транспортеров бутылок из нержавеющей стали и цепями пластинок из пластмассы, прямые и с поворотами. Предназначены для соединения отдельных машин линии и для аккумуляции бутылок перед упаковкой.
7. Устройство для бесконтактного нанесения даты и информации
Тип ALPHAJETE INTO
Устройство, позволяющее нанести информацию на этикетку, горловину бутылки или на пробку в виде 1-4 строчек.
Первая строчка – дата производства продукции, вторая строчка - дата годности продукции. При необходимости нанесение любой из строчек можно отключить.

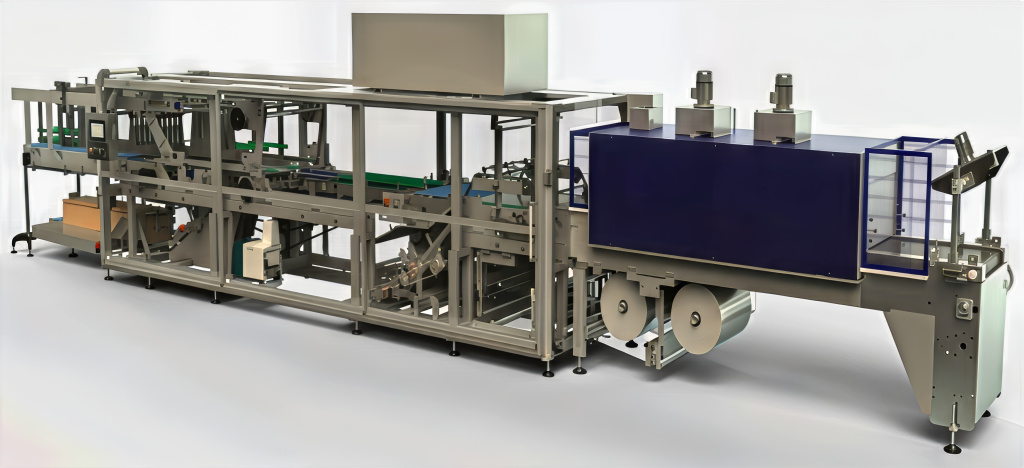

8. Автомат для упаковки бутылок в термоусадочную плёнку тип NOVA 40 F
Автомат для автоматической упаковки стекло и ПЭТ бутылок в термоусадочную плёнку без картонной прокладки, с ячейкой 3х2 1,0 и 1,5 л. ПЭТ бутылки.
Механическая скорость машины: до 45 упаковок в минуту, включая +20% перепроизводство с линии розлива, также зависит от формы продукции и конфигурации упаковки.
9. Паллетизация пакетов автоматическая, тип NMP 3000
Оборудование предназначено для паллетизации групповых упаковок как упаковок в термоусадочной пленке в различных режимах формирования в отдельных слоях.
В зависимости от выбора программы возможно менять конфигурацию упаковок в слоях.
